シリコンインゴット切断機

太陽光発電用結晶技術：切断
単結晶シリコンの引き上げ工程が完了した後、結晶の型式および縦方向の抵抗率分布を測定します。測定後、結晶を切断機に固定し、水平方向に切断を行います。結晶の先端部（ショルダー）および末端部（テール）を切り落とし、さらに検査で不合格となった部分やスクラップも除去します。縦方向抵抗率が契約規格を超える部分については切り離し、同時に後工程の処理および装置への装着長さを考慮し、適切に切断・整合を行う必要があります。
切断および開方（スクエアリング）工程の作動原理は比較的単純であり、高速回転するダイヤモンドホイールまたは研磨粒子を付着させた鋼線、現在では主にダイヤモンドワイヤを使用して、結晶を水平方向および垂直方向に切断します。
操作時には以下の点に注意が必要です：
結晶の設置位置は確実に固定すること。ただし、結晶本体を損傷しないよう注意する。
切断面はできる限り結晶の中心軸に対して垂直となるように調整する。
切断時には、ダイヤモンドブレードと結晶の接触部を水冷すること。ワイヤソー切断の場合も熱交換による冷却制御を行い、切断速度および切断温度のパラメータを適正にマッチングさせて運転する。

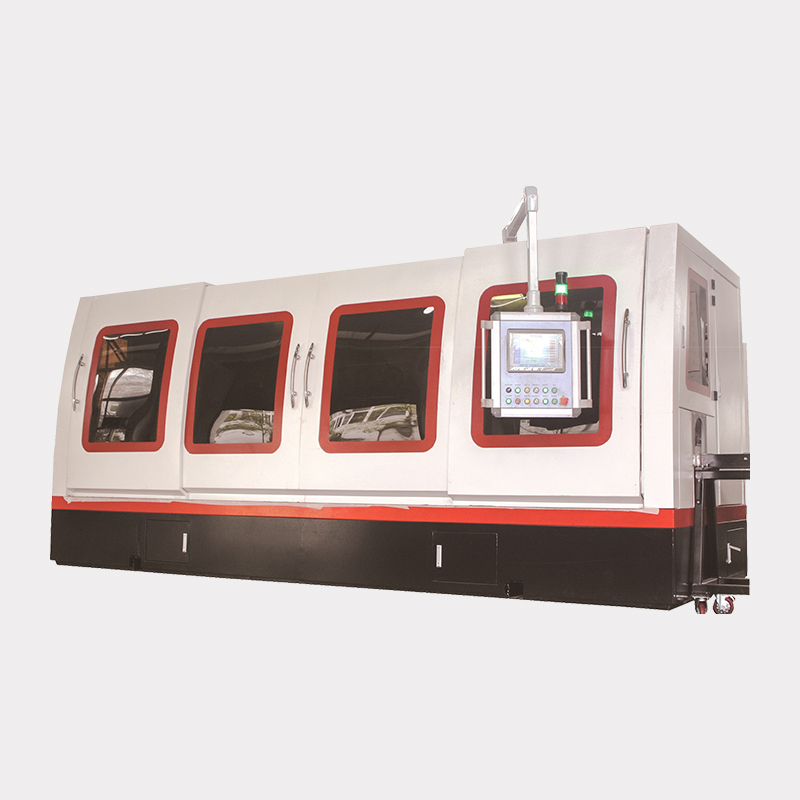

本装置は単結晶シリコン棒をマルチワイヤ方式で切断する設備です。
高い自動化レベルを備えており、シリコン棒の自動供給・サンプリング・切断などの工程を自動で実行します。切断後はエアブロー乾燥方式により結晶棒を乾燥状態で分割搬送し、排出テーブルへ供給します。切断ヘッド（ソーブリッジ）は個別昇降および全体昇降の両方が可能であり、ユーザーの多様な加工要求に柔軟に対応できます。これにより、最新の自動化工場ラインに適した連続運転と高効率生産を実現します。
