SUNFUN グループは、インテリジェントで持続可能な産業開発を専門としています。技術革新を通じて中国および世界中で製造業の品質向上を推進し、より良い人間の生活のためのグリーン価値の創造に取り組んでいます。
当社はスマートエネルギーとスマート製造に関する深い専門知識を持ち、精密生産におけるブレークスルーを一貫して達成しています。当社の能力は、0。001 mm の精密機械加工から、重さ 0。1 グラムから 150 トンのコンポーネントの製造まで多岐にわたります。当社はエネルギー消費を 0。1% 以内に維持し、完全にインテリジェントなプロセス管理を実装します—これらはすべて 40 年の専門的な経験によってサポートされています!
イノベーションは私たちのグループの成長の基盤です。当社は、政府、企業、大学、機関と提携してオープンで協力的なイノベーション エコシステムを構築し、協力的なイノベーションと共有価値を可能にし、業界に持続的な勢いを注入してきました。
SUNFUN は、独自の研究所とタレント アカデミーを備えた認定テクノロジー企業として、10 を超える国家レベルの研究開発タスクを完了し、NDRC、MOST、MIIT などの機関から委託された主要プロジェクトに取り組んできました。

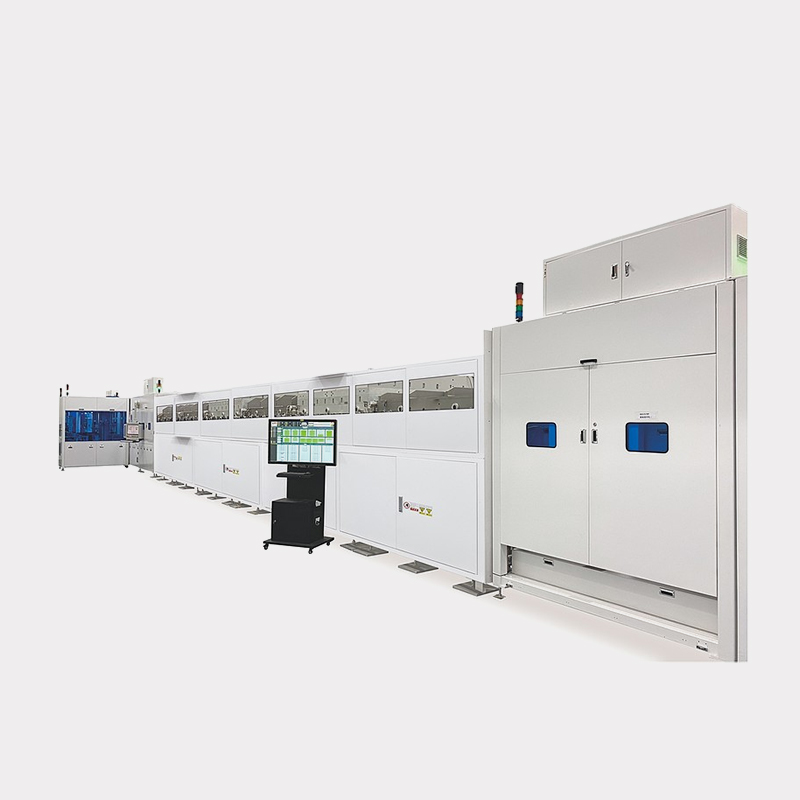

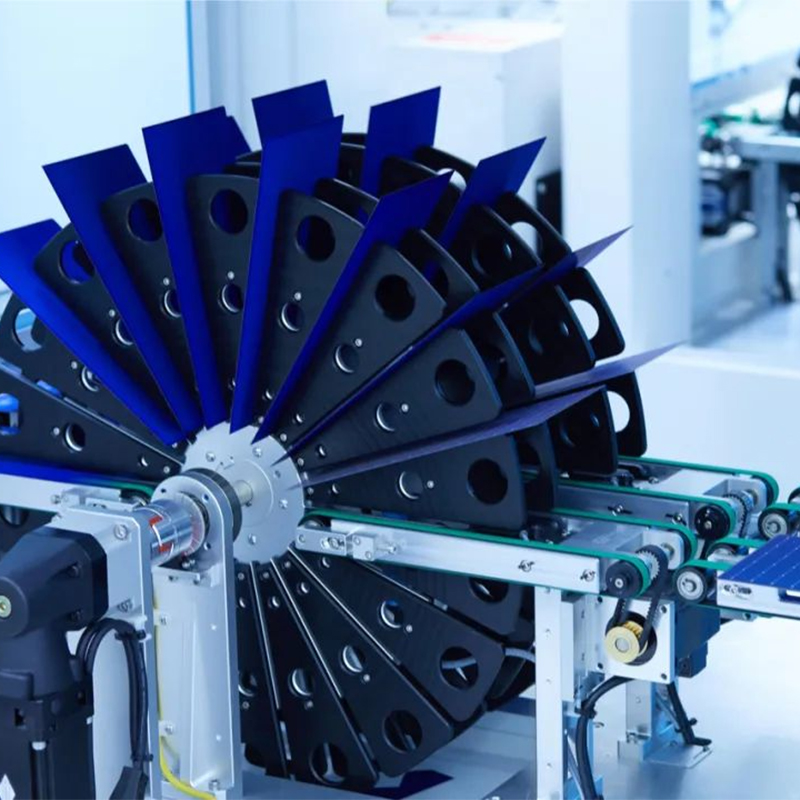

HJT装置は、HJT(固有薄層ヘテロ接合)セルを製造するための重要な装置であり、主に洗浄およびテクスチャリング装置、PECVD装置、PVD/RPD装置などが含まれます。HJT(固有薄膜ヘテロ接合)セルは対称的な両面セル構造で、中央にN型結晶シリコンがあります そして、前面に固有のアモルファスシリコン薄膜とP型アモルファスシリコン薄膜を堆積させてPN接合を形成します。シリコンウェーハの裏面には、固有のアモルファスシリコン薄膜やN型アモルファスシリコン薄膜も順次堆積して裏面場を形成します。結晶シリコンは、その結晶形が石英、グラファイトなどの材料に似ており、結晶性が高いため導電性と光電変換効率が高い構造です。結晶シリコンとアモルファスシリコンの利点を創造的に組み合わせています。HJT は、導電性を得るためにセルの両側に透明導電性フィルム(TCO)を堆積し、スクリーン印刷技術を使用して両面電極を形成する必要があります。HJT 技術は、従来の細胞のドーピング層と基質接触領域におけるキャリア再結合損失が大きいという問題をうまく解決しました。
