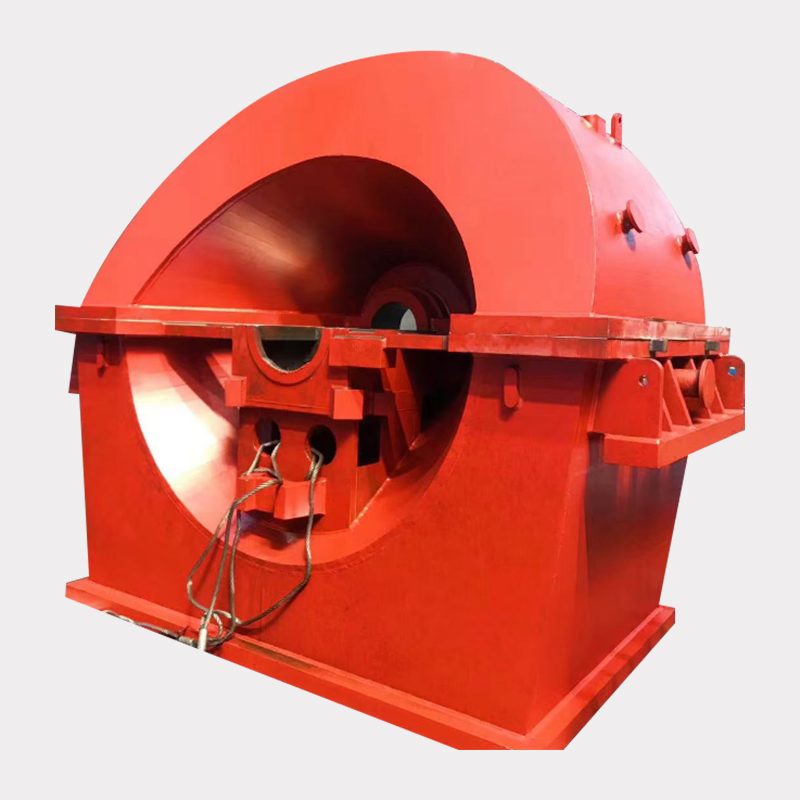

2A32 リアシリンダー

シリンダーの総重量: 16072Kg 長さ: 4210mm*幅: 4340mm*高さ: 3130mm

製品概要
2A32 後部シリンダーは、蒸気タービンの重要な構造コンポーネントであり、高性能のエネルギー変換を目指して設計されています。そのアーキテクチャは主に次のコンポーネントを通じて統合されています。
●排気ボリュート
●水平中心面フランジ
●排気ポートフランジ
●ベアリングシート
シリンダー本体は、SQZ43.112 規格に準拠したアーク溶接、タングステン不活性ガス (TIG) シールド溶接、金属アーク溶接などの高度な溶接技術を利用して、高品質の炭素鋼を使用して構築されています。

技術的な製造と品質管理
● 2A32 リアシリンダーの製造は、構造の完全性と寸法精度を確保するための厳格な技術プロセスに従って行われます。
● 溶接基準: 溶接検査の欠陥レベルは ISO 5817-B および 5817-C に厳密に準拠しています。
● 非破壊検査 (NDT): * 溶接継手に対して SQB49.49 に従って 100% 超音波検査 (UT) が実施されます。
● 外部構造の信頼性を確保するための全数表面欠陥検査。
● 熱処理：溶接後熱処理（PWHT）は、SQZ43.143（低圧部品の溶接内筒および排気シリンダーの購入に関する技術仕様書）に従って実行されます。
● 機械加工プロセス: 粗加工と微細加工は、CNC ボーリングとフライス加工、大型穴あけ、立型旋盤、ベンチワークなどの分散ワークフローによって管理されます。
● 最終仕上げ: 後処理には、最終組み立て前の包括的な洗浄と防錆処理が含まれます。

主な利点と戦略的重要性
● 火力発電ユニットのコアコンポーネントとして、2A32 リアシリンダーは現在のエネルギー情勢の中で大きな利点を提供します。
● 実証済みの信頼性: 成熟したテクノロジーと比較的短い建設期間の恩恵を受けます。
● 経済効率: 豊富でコスト効率の高い可燃物を利用するシステムと互換性があります。
● グリッド安定性サポート: ピーク周波数容量を提供するために不可欠です。不安定な風力や太陽光エネルギーの割合が増加する中、電力システムの安定性を維持するには、これらの柔軟な火力発電ユニットが不可欠です。
● 多用途性: 経済成長による持続的な電力需要に対応できます。

製品の用途
● 2A32 リアシリンダーは、複数の産業分野で多用途に使用できるように設計されています。
●火力発電：国内の主な発電方式である火力発電所の中核機器です。
● 産業用ドライブ システム: モデル サイズに応じて、次のような大型産業機械の駆動に利用されます。
●大型ファン
●ウォーターポンプ
●コンプレッサー
● 船舶推進: プロペラを駆動し、主要な推進力を提供するために船舶に適用されます。
