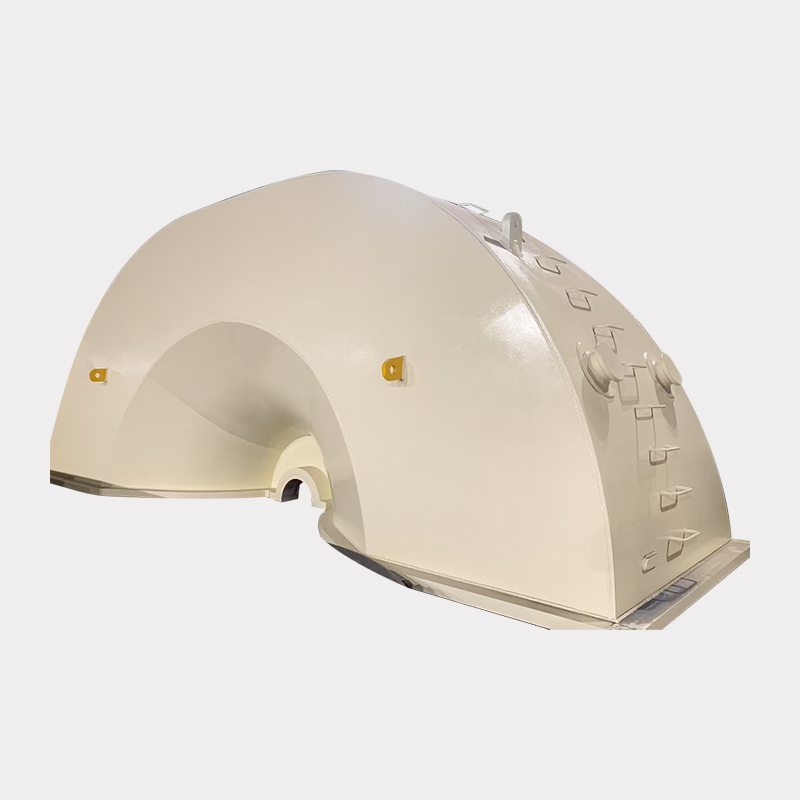

CNB0 排気シリンダー

上部：長さ9200mm、幅3010mm、高さ3650mm。

重量 28500Kg 下部：長さ 10000 mm、幅 4080 mm、高さ 3050 mm。

重量 57581kg シリンダーの総重量 86081Kg

製品概要
CNB0 排気シリンダー (低圧外側シリンダー) は、蒸気タービン システム内の蒸気移行のための主要な導管として機能します。これにより、タービンの内部段から復水器への蒸気の移動が容易になります。蒸気の運動エネルギーが機械エネルギーに変換されると、シリンダーは残留蒸気を排気ポートから凝縮器に送り、エネルギー変換サイクルを完了します。

製品の特徴と技術仕様
製造および溶接の規格
●材質構成：シリンダーボディは高品質の炭素鋼で構成されており、SQZ43.112に厳密に従って特殊な溶接技術（アーク溶接、タングステン不活性ガス（TIG）シールド溶接、金属アーク溶接）を利用しています。
●品質検査：※溶接欠陥レベルはISO 5817-B、5817-Cに準拠。
● SQB49.49 (溶接継手の非破壊検査) に従って、検査領域で全数超音波検査 (UT) が実行されます。
● 100% 表面欠陥検査により、構造の完全性が保証されます。
● 熱処理：溶接後熱処理（PWHT）は、SQZ43.143（溶接内筒および排気シリンダーの購入に関する技術仕様書）に従って実施されます。
精密機械加工
● 分散プロセス: シリンダーは、「蒸気タービン金属加工プロセス カード」に基づいた厳格な生産ルートを経ます。
●設備：高精度CNC中ぐりフライス盤、大型ボール盤、立型旋盤により荒加工から微細加工までを行っております。
●仕上げ：後処理では、最終組み立ての前に包括的な洗浄と防錆処理が行われます。

製品の利点
● エネルギー変換における中心的な役割: スムーズな排気流を確保することで蒸気サイクルの効率を維持するために不可欠です。
● 構造の信頼性: ISO および SQB/SQZ 規格への準拠により、高レベルの溶接品質と耐久性が保証されます。
●精密エンジニアリング：高度なCNC機械加工により、複雑な産業環境や発電環境に厳しい許容誤差を保証します。
● システム安定性サポート: 最新の火力発電ユニット (これらのシリンダーを使用) は、重要なピークシェービング機能と周波数調整機能を提供し、再生可能エネルギー源 (風力と太陽光) の不安定性を補います。

製品の用途
● 発電: 火力発電所の蒸気タービンの中核コンポーネントとして。成熟した技術とコスト効率の高い燃料源により、依然として電力システムの柱となっています。
●産業用ドライブシステム：大型ファン、ウォーターポンプ、コンプレッサーなどの機器を駆動するために、さまざまな大型産業用モデルに使用されています。
● 船舶推進: 船上の蒸気タービンに適用され、プロペラを駆動し、一次推進力を提供します。
