半月型クランプ・三日月型クランプ
半月型クランプ・三日月型クランプ

半月型クランプ・三日月型クランプ

半月型クランプ・三日月型クランプ
見積依頼
  • 紹介
  • パラメータ

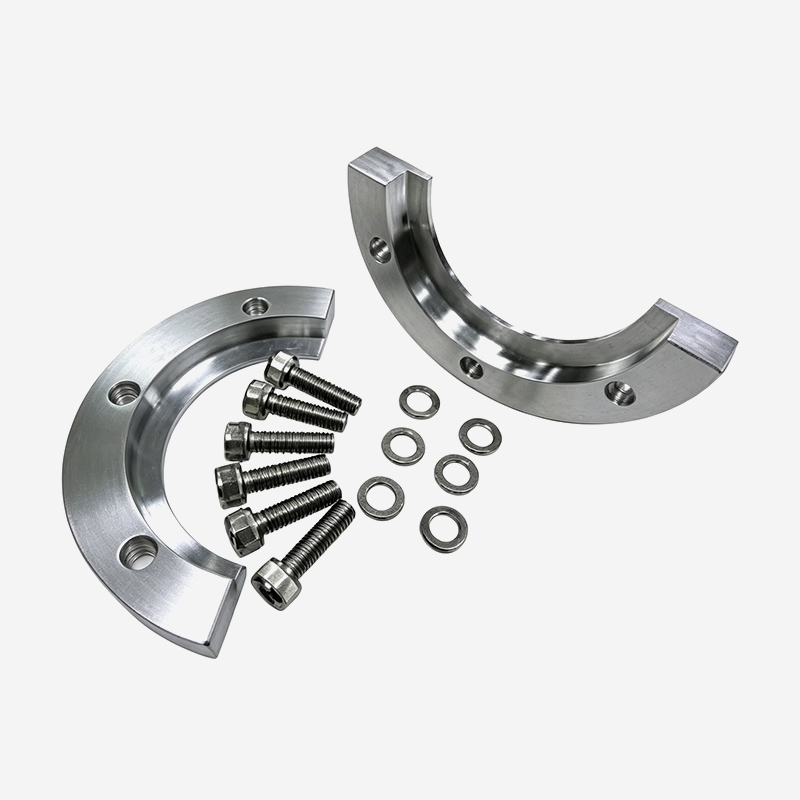

  • アルミニウム製の半月型クランプは、KF フランジを真空システムに固定するために使用されます。

    この製品は、6 つまたは 8 つの #10-32UNF (または M5×16L) ネジ付き取り付け穴を備えたベース プレートまたは滑らかな壁に適合します。

    クランプは、KF フランジと O リングが取り付けられたセンタリング リングで構成される標準の KF シーリング アセンブリと位置合わせされ、対応するボルト穴に固定されて接続部品間に真空シールを形成します。

    半月型クランプの標準サイズは、KF10、KF16、KF25、KF40、KF50をカバーします。

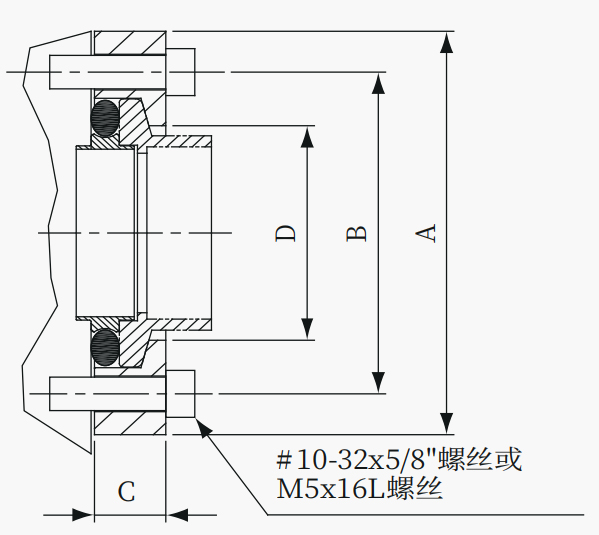

  • モデル 材質 あ B C D ボルトサイズ * 数量 部品番号
    NW-16-BCP A6061-T6 50.8 38.1 9.17 22.86 #10-32x5/8"長さ*6 ZCP006A0220100
    NW-25-BCP A6061-T6 60.2 48.01 9.83 32 #10-32x5/8"長さ*6 ZCP006A0220200
    NW-40-BCP A6061-T6 74.68 61.98 9.3 46.22 #10-32x5/8"長さ*6 ZCP006A0220300
    NW-50-BCP A6061-T6 95.25 82.6 10.26 59.69 #10-32x5/8"L*8 ZCP006A0220400
    NW-16-BCP-M A6061-T6 50.8 38.1 9.17 22.86 M5x16L*6 ZCP274A0060100
    NW-25-BCP-M A6061-T6 60.2 48.01 9.83 32 M5x16L*6 ZCP274A0060200
    NW-40-BCP-M A6061-T6 74.68 61.98 9.3 46.22 M5x16L*6 XCB069A0150300
    NW-50-BCP-M A6061-T6 95.25 82.6 10.26 59.69 M5x16L*8 ZCP274A0060300

    表中の部品番号にはボルトは含まれません。
