先端基板の製造に向けて

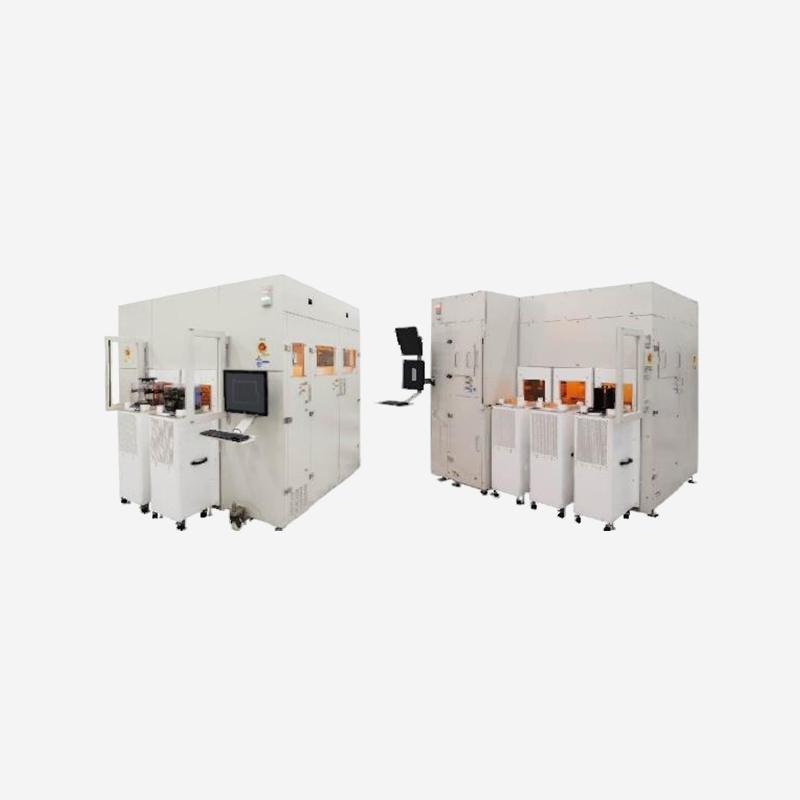

このシステムは、SOI (シリコン・オン・インシュレーター) や POI (圧電オン・インシュレーター) などの高度な基板生産用に設計されています。プラズマ表面処理と低温接合技術を採用し、優れた界面品質で極薄層の転写を可能にします。 5G、RF デバイス、MEMS 製造に最適で、大量生産において高い均一性と低い欠陥率を実現します。
特長
● SEMI S2、F47規格に適合
● ISO クラス 1 ミニ環境
● モジュール式設計&低メンテナンスコスト
●コンパクトサイズ、省スペース
●カスタマイズ可能な洗浄ユニット
● オプションの真空接合チャンバー
● 高度なカスタマイズ性
●8”/12”、6”/8”互換
●プラズマ活性化ユニット
●汚れのない裏面処理
●オプションで二相流・ブラシ・メガソニック洗浄機能を搭載
● Si/SiC/LT 異種接合に対応
